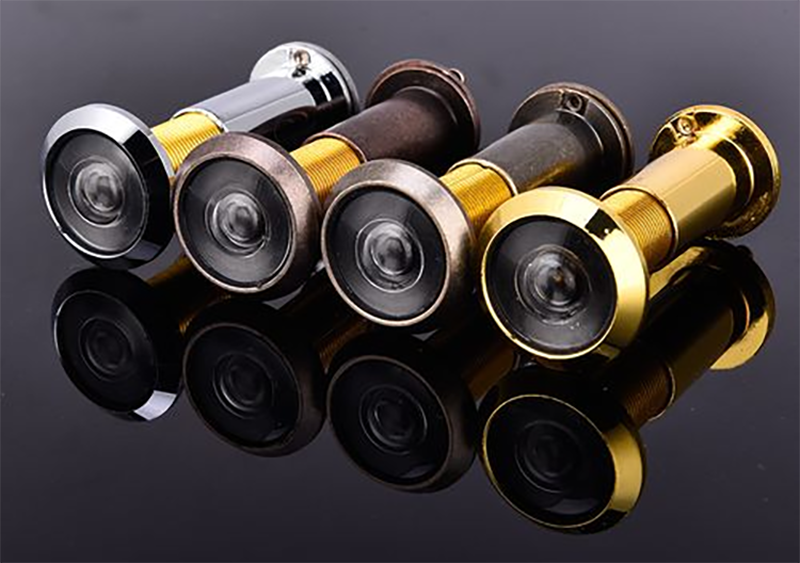

門貓眼非標自動化組裝機，是專為門鏡(即貓眼)產品設計的定制化裝配設備，適用于光學鏡片、外殼組件、反光結構及智能電子模塊(如攝像頭、紅外傳感器等)的高效組裝。設備融合高精度機械定位、視覺引導及智能控制系統，可適配不同型號門貓眼的混線生產需求，顯著提升裝配效率與產品良率。

一、核心功能亮點
1.1、模塊化工序集成
1.1.1、集成鏡片清潔、膠合裝配、外殼壓接、電子模塊焊接、功能測試等全流程工序。
1.1.2、支持快速換型，兼容傳統光學門鏡與智能電子門鏡的混合生產。
1.2、亞毫米級精度控制
1.2.1、采用視覺定位系統(精度±0.01mm)確保鏡片與外殼的無損對位。
1.2.2、伺服壓裝技術實現壓力(0.5~10N可調)、位移雙重閉環控制。
1.3、智能化質量管控
1.3.1、在線光學檢測模塊實時監控鏡片透光率(≥95%)、裝配縫隙(≤0.03mm)。
1.3.2、電子功能測試單元自動驗證夜視效果、廣角視野(≥180°)及通信穩定性。
1.4、人機協同設計
配備觸摸屏交互界面，支持工藝參數一鍵切換，故障自動診斷并推送解決方案。

二、裝配流程詳解
2. 2.1、設備啟動與準備
2.1.1、工裝適配：根據產品型號更換磁吸式夾具，校準視覺定位系統與壓力傳感器。
2.1.2、參數設置：通過HMI界面輸入膠水用量(如UV膠0.05~0.1g)、壓合時間(3~5秒)、固化溫度(70~80℃)等工藝參數。
2.1.3、物料上料：鏡片、外殼、電路板等原料通過振動盤或智能料倉有序供料，缺料自動報警。
2. 2.2、自動化裝配全流程
A、鏡片預處理：機械臂抓取鏡片，經等離子清洗去除表面微粒，進入無塵腔完成活化處理。

B、精密膠合：視覺系統引導點膠機在鏡片邊緣均勻涂覆UV膠，機械手精準貼合外殼預裝位。

C、壓合固化：伺服壓頭分兩階段施壓（預壓0.3秒+終壓3秒），UV燈瞬時固化（波長365nm，3秒）。

D、電子模塊集成：機械手植入PCB板，激光焊接連接端子，熱風回流焊確保電路穩定性。

E、功能測試：模擬黑暗環境測試紅外補光強度（≥50lux），圖像傳感器校驗視角覆蓋范圍。

F、分揀包裝：良品由傳送帶輸送至包裝工位，NG品自動分揀至返修區，數據實時上傳MES系統。


三、關鍵注意事項
3.1、操作安全規范
3.1.1、人員防護：
A、操作員需穿戴防靜電手環，UV固化區域設置光柵防護，避免紫外線直射。
B、設備急停按鈕每日點檢，確保響應時間≤0.5秒。
3.1.2、環境要求：車間溫度需恒定在23±2℃，濕度控制40%~60%，防止膠水固化異?；蜱R片起霧。
3.2、質量控制要點
3.2.1、來料標準：鏡片表面瑕疵≤0.05mm，曲率半徑誤差±0.3%;外殼尺寸公差≤±0.08mm。
3.2.2、過程監控：
A、膠合工位需確保膠線寬度0.2~0.4mm且無斷點，壓合后透光率下降≤1%。
B、電子模塊焊接后需進行阻抗測試(誤差≤5%)，避免虛焊或短路。
3. 3、設備維護與故障處理
3.3.1、日常維護：
每日清潔導軌、傳感器，每周潤滑絲杠，每月校準視覺系統及壓力傳感器。
3.3.2、常見故障應對：
物料卡滯：立即停機并使用非金屬工具清理，嚴禁強行運轉損傷導軌。
參數偏移：若連續5件產品測試不合格，需檢查工裝磨損或溫控模塊異常。
3.3.3、應急方案：
關鍵工位(如點膠、壓合)配置手動模式，突發停機時可切換人工干預完成訂單。

四、應用效益分析
4.1、效率提升：單件裝配周期≤10秒，較傳統人工效率提升400%，產能達8000~10000件/日。
4.2、成本優化：良品率≥99.8%，年節約人工與返修成本超30萬元(按15萬件/月測算)。
4.3、智能升級：支持IoT接入，實現生產數據可視化、故障預測性維護及遠程工藝優化。
門貓眼非標自動化組裝機通過高度集成化與智能化的設計，解決了傳統裝配中精度低、效率差、一致性不足等痛點，尤其適用于高端智能門鏡的大規模量產需求。建議用戶結合初期試產數據持續優化工藝參數，并定期開展設備健康度評估，以最大化設備價值。
以上內容可根據實際生產需求、產品規格及設備配置進行定制化調整。
