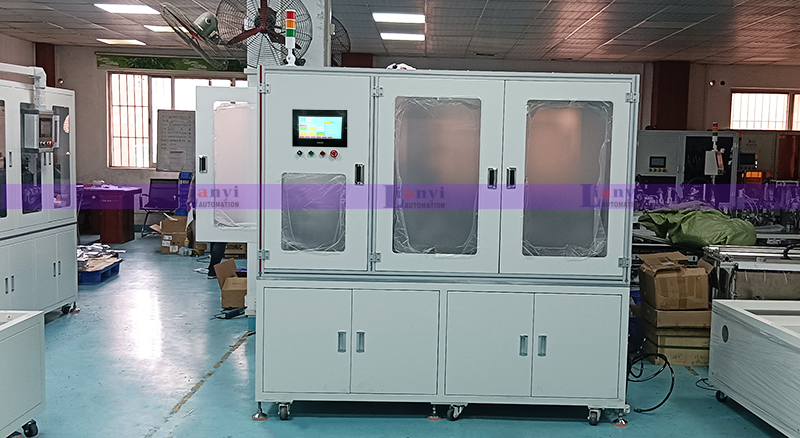

SMB彎直頭連接器自動組裝機是一種把冠簧、銅針、膠塞按照順序組裝到SMB彎直頭上的高效自動化設備，它能夠?qū)崿F(xiàn)對SMB彎頭連接器和SMB直頭連接器兩款型號的全自動化組裝，從而提高生產效率，降低生產成本，并確保產品質量的穩定性和一致性。

SMB彎直頭連接器自動組裝機的工作原理主要是通過機械裝置、傳感器和計算機控制系統來實現連接器的自動化組裝。以下是該設備的工作原理詳細介紹：

1、進料系統

進料系統是自動組裝機的起始環節，其主要任務是將散亂的SMB彎直頭連接器零部件(SMB彎直頭、冠簧、銅針、膠塞)自動供給到組裝線上。進料系統通常包括振動盤、輸送帶、自動送料裝置等部分。振動盤通過振動將零部件分類并定向排列，輸送帶負責將零部件運輸?shù)浇M裝位置。

2、定位系統

定位系統的主要作用是確保零部件在組裝過程中的精確定位。該系統通過使用傳感器、CCD等技術，對零部件和連接器進行實時檢測和定位，以確保組裝的準確性。定位系統通常包括視覺檢測系統、激光傳感器、位置傳感器等。

3、組裝模塊

組裝模塊是自動組裝機的核心部分，主要負責完成連接器零部件的組裝工作。組裝模塊通常包括以下幾種機械裝置：

(1) 抓取機構：利用機械手或吸盤等裝置將零部件從料倉中抓取并放置到指定的組裝位置。

(2) 對接機構：將抓取的零部件與另一部分進行對接，確保零部件之間的準確配合。

(3) 檢測機構：通過CCD進行檢測分檢出產品，夾出不良品，良品進入下道工序。

4、控制系統

控制系統是自動組裝機的大腦，負責對整個組裝過程進行實時監控和自動調節?？刂葡到y(tǒng)主要由以下部分組成：

(1) PLC(可編程邏輯控制器)：用于執行控制邏輯，控制各部分的協同動作。

(2) 傳感器：用于實時檢測組裝過程中的各種參數，如位置、速度等。

(3) 計算機：用于處理傳感器采集的數據，根據預設的程序?qū)υO(shè)備進行實時控制。

5、檢測與剔除系統

檢測與剔除系統的主要任務是實時監控組裝過程中的產品質量，確保不合格產品被自動。該系統包括以下部分：

(1)質量檢測設備：對組裝完成的連接器進行功能測試、尺寸檢測、缺損檢測等。

(2)剔除裝置：將不合格產品從生產線上自動剔除，保證最終產品的合格率。

SMB彎直頭連接器自動組裝機通過先進的機械裝置、傳感器和計算機控制系統，實現了連接器的自動化組裝。其工作原理主要涉及進料、定位、組裝、控制與調整、檢測與剔除以及包裝等環節。這種自動化設備不僅提高了生產效率，降低了生產成本還確保了產品質量的穩定性和一致性，為電子制造業的發展提供了重要支持。隨著技術的不斷進步，SMB彎直頭連接器自動組裝機將會在未來得到更廣泛的應用。
